卡片式或穿戴（dài）式智能設備經常遇（yù）到的（de）使用場景（jǐng）是需要放在錢包（bāo）或者口袋中隨身攜帶，這就要求電池能夠承受（shòu）彎曲或者（zhě）扭曲。這類設備經常需要（yào）使用小型薄片柔性電池，但是這類電（diàn）池在受到彎曲或扭曲之後性能容易衰（shuāi）減，造成設備運行時間縮短。實際上，在柔性電池方麵，以下（xià）問題一直是需要克服的技術障礙：

1) 如今的鋰離子（zǐ）電池材料本身不具備柔性，如何（hé）讓電池材料適應這種應用場景

2) 電池被彎曲/扭曲（qǔ）時，如（rú）何維持電池材料顆粒之（zhī）間良好的接觸，減（jiǎn）低接觸阻抗

3) 在電池（chí）被彎（wān）曲/扭曲的場景下，如何（hé）保證電池不漏液。

4) 如何提高活性物質載量，提高電池容量

2017年1月，鬆下在CES2017展會上展出他們的最（zuì）新柔性電池研究成果（guǒ），該柔性（xìng）電池可以承（chéng）受一定的彎曲和扭曲，滿足（zú）日本JIS標準(JISX6305-1)，相當於可以滿足彎曲半（bàn）徑（jìng）R40mm，扭曲角度±15°/85.6mm，電池厚度（dù）僅為0.55mm，主要應用領域是卡片式（shì）設備（bèi）或者穿戴（dài）設備。該（gāi）電池最引人注目的特點是在彎曲到25mm半徑和扭曲25度之後還能保持其性能。截至2016年9月，鬆下為該柔性電池技術申請了25項日本專利和15項海外專利。其柔性電池（chí）外觀和主（zhǔ）要參數如圖1所示。

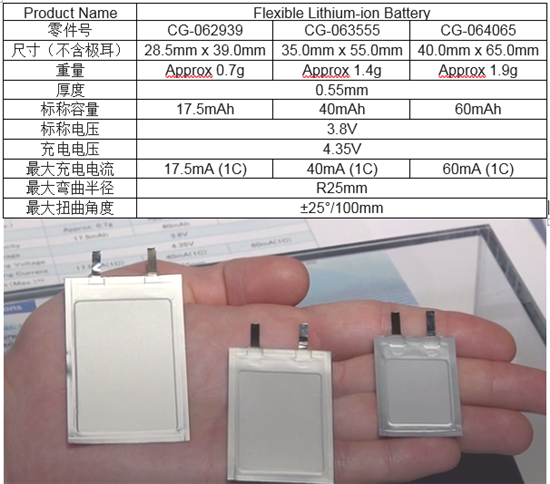

圖1 鬆下柔性電池主要參數和外（wài）觀

通常，電池經（jīng）過彎曲或扭曲之（zhī）後，對於循環壽命會有很大的影響。但是鬆下新開發的（de）柔性電（diàn）池克服了這一缺點，這主要得益（yì）於鬆下重新設計了柔性電池的（de）疊片式電極結構(圖2是基本結構)，其中，電極electrode和外層outer layer設計得（dé）到了優化，使其能夠抵禦彎曲/扭曲，但是具體如何優化目前還不清楚。例如，反（fǎn）複彎曲1000次、或者扭曲1000次(扭曲角度±25°/100mm)後的放（fàng）電容量能夠保持（chí）初始容量的99%(圖3)。並且在經過1000次的（de）充放電循環測試之後(圖4)，充放電循（xún）環壽命（mìng）幾乎與沒有彎曲/扭曲的電池保持一致，容量保持率達到80% 。

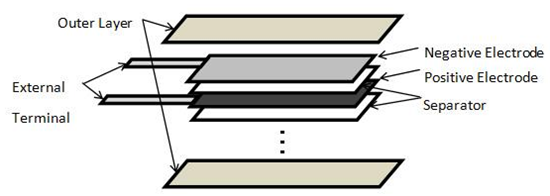

圖2 疊片式電極結構

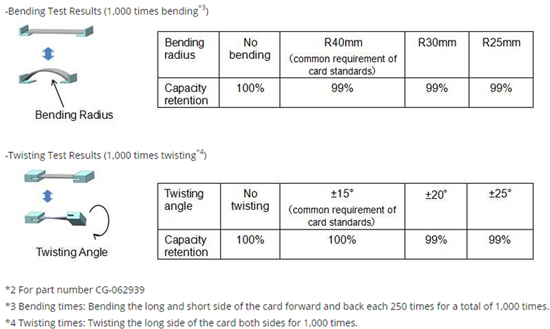

圖3 彎曲（qǔ）/扭曲1000此後的容量保持率

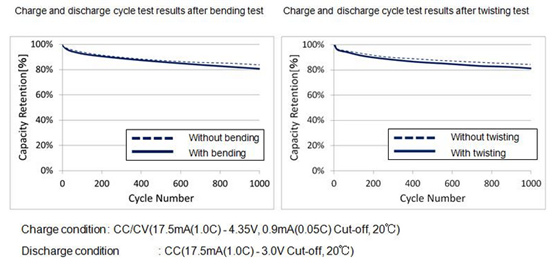

圖4 柔性電池循環壽命對比

目前，隨著智能穿戴設備的興起，柔性電池的研究正在受到越來越多的關注。盡管鬆下發布的（de）三款柔性電池看起來性能相當不錯，但是可以看到，這三款電池的容量還是很小的，最大的也才隻有（yǒu）60mAh，無法滿足稍微大一點的智能便（biàn）攜式或者穿戴設備的（de）運行時間，該研究領（lǐng）域目前還（hái）處於發展成（chéng）長階段（duàn）。隨著現代便攜式智能設（shè）備或穿戴設備的功能不斷增強（qiáng），電池（chí）耗電量問題（tí）一直是需要麵（miàn）對的挑（tiāo）戰，例如現在智能手（shǒu）機的電池（chí）容量都（dōu）不得不增加到（dào）1000mAh、2000mAh、3000mAh、甚至4000mAh或者更高了。因此（cǐ），要真正實現這種新型柔性鋰離子電池技術，最基本的一條就是必須具備（bèi）幾千（qiān）mAh的容（róng）量，以確保隻能設備的運行時間。更重（chóng）要的是，性能在電池受到機械形（xíng）變時不能有所衰減。隻有（yǒu）這樣（yàng）才能滿足如今眾多的便攜式/穿戴式智能電子設備。
