行業動態
聊聊三元材料的幾個問題點
習慣上,我們所說的三元材料一般是指鎳鈷錳酸鋰(lǐ)NCM正極(jí)材料(實際上也(yě)有負(fù)極三元材料),Ni、Co、Mn三種金屬元素可以(yǐ)按(àn)照不同的配比得出不同(tóng)種類的(de)三元材料。
通式為LiNi1-x-yCoxMnyO2,常見的配比(bǐ)有111,424,523,622,811,大家注意以上比例的排序是N:C:M,中國和國外(wài)的叫法不一樣。此外還要注意的一點就是NCA材料雖然經常和NCM一起被提及,但準確的說NCA材料算是二(èr)元高Ni材料(liào),不能列在三元材料裏麵。
三元材料的合成方法對比


化學共沉澱法,又(yòu)分為直(zhí)接化學(xué)共沉澱法和間接化學共沉澱(diàn)法(fǎ)。一般是把化學原料以溶液狀態混合,並向溶液(yè)中加入適當的沉澱(diàn)劑,使溶液中已經混合均勻的各個(gè)組分按化學計量比共沉澱出(chū)來,或者在溶液中先反應沉澱出(chū)一種中間產物,再把它煆燒分解製備出微細粉料。
直(zhí)接化(huà)學共沉(chén)澱法是將Li、Ni、Co、Mn鹽(yán)同時共沉澱,過濾洗滌幹燥後再進行高(gāo)溫焙燒。間接(jiē)化學共沉澱法是先合成Ni、Co、Mn三元混合共沉澱,過(guò)濾洗滌幹燥後與鋰(lǐ)鹽混(hún)合燒結;或者在生成Ni、Co、Mn三元混(hún)合共沉澱後(hòu)不經過過濾而是將包含鋰鹽和混合共沉澱的溶(róng)液蒸發或(huò)冷凍幹燥,然後再對幹燥物進行高溫焙燒。

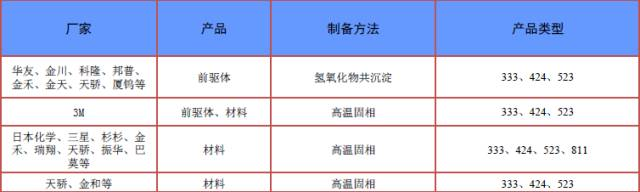

與傳統(tǒng)的固相合(hé)成技術相比,采用共沉澱方法可以使材料達到分子或原子線度化學計量比混合,易得到粒徑小、混(hún)合均勻的前驅體,而且煆燒(shāo)的溫度較低(dī),合成產物組分均勻,重現性好,條件容易控製,操作(zuò)簡單,商業化生產采用此方法。此外還有其(qí)他的方法如(rú)固相合(hé)成法,溶膠-凝膠法等。
三種元素的作用和優缺點

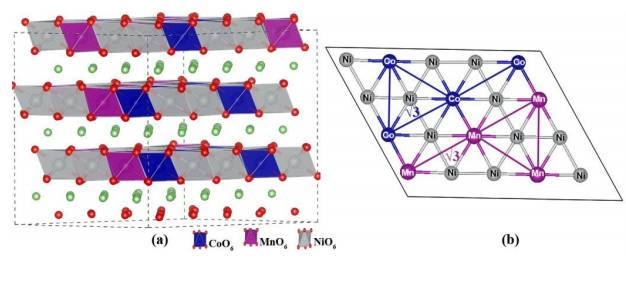

NCM622材料(liào)結構示意圖
引入3+Co:減(jiǎn)少陽離(lí)子混合占位,穩定材料的層狀結(jié)構,降低阻(zǔ)抗值,提高電導率,提高循環和倍率性能。
引入(rù)2+Ni:可提高材(cái)料(liào)的容量(提高材料的體積能量密度),而由於Li和Ni相似的半徑,過多(duō)的Ni也會因為與Li發生位錯現象導致鋰鎳混排,鋰層中鎳離子濃度越大,鋰在層狀結構中的脫嵌越難,導(dǎo)致電化學性能(néng)變差。

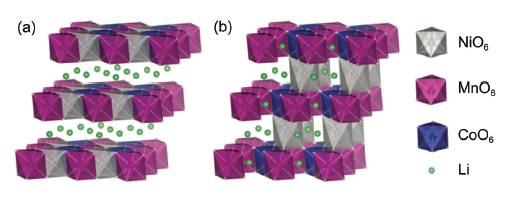

圖中(b)給出了Ni和Li的混排(pái)示意圖
引(yǐn)入4+Mn:不僅可以降低材料成本,而且還可以提高材料(liào)的安(ān)全性和穩定(dìng)性。但過高的Mn含量會容易出現尖晶石相而破壞層狀(zhuàng)結構, 使容量降低,循環衰減。
三元材料高PH影響?
我們都知道,高Ni三元材料是未來(lái)高(gāo)能量密度動力電池應用方向,可是為何一直用不好呢(ne)?這其中一個最重要的原因(yīn)就(jiù)是材(cái)料堿性(xìng)大,漿(jiāng)料吸水後極容易造成果凍。其對生產環境和工藝控製能力(lì)的要求,我們壓根(gēn)就用不好。降低表麵殘堿含量對於三元材料在電池裏的應用具(jù)有非常重要的意義。
高Ph來(lái)自於哪裏?這是(shì)因為三元材料合成中鋰鹽過量,多餘(yú)的鋰鹽在高(gāo)溫煆燒後的產物主(zhǔ)要是Li的(de)氧化(huà)物,與空氣中的H2O和CO2反應再次生(shēng)成LiOH和Li2CO3,殘留在材料表麵,使材料的pH 值較高。
此外,在高Ni體係中由於化合(hé)價(jià)平衡的限製,使材料中Ni有一部分以3+的形式存在,而多餘的Li 在材料表麵易形成LiOH和Li2CO3,Ni含量越高表麵含(hán)堿量越大,勻漿和塗布過程中(zhōng)越容易吸水(shuǐ)造成(chéng)漿(jiāng)料果凍狀。
同時(shí), 需要注意的(de)是這些殘留的鋰鹽不僅電化學活性較大, 而且因碳酸鋰等在高壓下分解導致電池充放電過程中(zhōng)電池的產氣現象。
如(rú)何降低三元材料的PH?
一般從源頭來控製前(qián)驅體的PH和生(shēng)產環境,降低鋰鹽比例,調整燒結製(zhì)度,讓鋰能快速(sù)擴(kuò)散到(dào)晶體內部。對材料水洗,然後二次燒(shāo)結降低表麵殘堿含(hán)量,但相應的會損失一部分(fèn)電性能。表麵包覆也是降低三元(yuán)材料表麵殘堿含量的有效(xiào)方法。
三元(yuán)材料改性方法?
用金屬氧化物(Al2O3,TiO2,ZnO,ZrO2等)修飾三元(yuán)材料表麵,使材料與電解液機械分開,減(jiǎn)少材(cái)料與電解液副反應,抑製金屬離子的溶(róng)解,ZrO2、TiO2和Al2O3氧化物的包覆能阻止充放電過程中阻抗變大(dà),提高材料的循環性能,其中 ZrO2的包覆引發材料表(biǎo)麵阻抗增大幅度最小,Al2O3的包覆(fù)不會降(jiàng)低初始放電容量。
如何提高三元材料的安全性?
三元電池特別是111體係以(yǐ)上的三元電池安全性一直困擾著業界(jiè),從(cóng)去年年初開始的動力電池路線選擇(zé)壓製三元電池,以及年末對三(sān)元電池的解禁。這些都(dōu)和今後動力(lì)電池使用哪個材料(liào)體係更加安全息息相關。

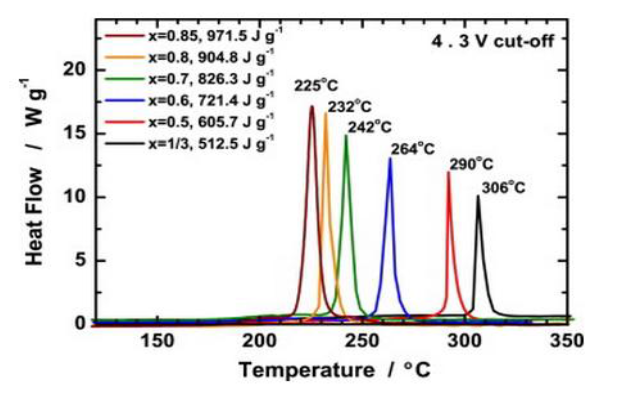

而且隨著NCM能量密度的不斷提(tí)高,材料的熱穩定性會越來越差。下圖表述的是隨著Ni含量的升高材料(liào)的分(fèn)解溫(wēn)度逐(zhú)漸(jiàn)下降。

如何提高三元材料的安全性?簡單說幾點比較重要的。首先從(cóng)三元材料本身來講:
①、進行陶瓷氧化鋁的包覆,Al2O3通過形成Al-O-F 和Al-F 層可以消耗電池體係中的HF,充電電壓可以提(tí)高到 4.5V;
②、控製Ni的含量在合理(lǐ)的範圍(811當然比622更不穩定);
③、進行參雜其他金屬元素(Al ,Mg ,Ti,Zr)這些適當的(de)參雜(zá)包覆可以提高材(cái)料的結構穩定(dìng)性,熱穩定性以及循環的穩定性等。
其次,在和電池體係中其(qí)他材料的配合上也要下功夫研究:
①、電(diàn)解液中加(jiā)入高沸點和閃點的(de)阻燃添加劑,常見的有有機磷,氟代磷酸酯(zhǐ)係(xì)列(liè);
②、陶瓷隔離膜的選擇(zé),提高隔膜基材和塗層的(de)厚度,使用(yòng)新型的耐高溫 收縮率低(dī)的無紡布材料等(děng)。
此外,常見(jiàn)的還有不同正極材料的混合使用,達到優勢互補(bǔ)的效果,比如三元混(hún)合錳(měng)酸(suān)鋰改善電池的安全性(xìng)。個人認為,國內短期內可以規模化應用的三元材料(liào)為622體係,更高(gāo)的體係(xì)甚至NCA用到動力(lì)電池體係以國內現有(yǒu)的技術水(shuǐ)平很難駕馭。
